微小型拖鏈內高18mm

上一個產品：微小型拖鏈內高15mm

下一個產品：沒有了

產品參數

顏色：黑色

材質：尼龍66

型號：18系列

優勢：貨源充足，廠家直發

點擊咨詢

QQ咨詢

手機網站

客服微信

產品介紹

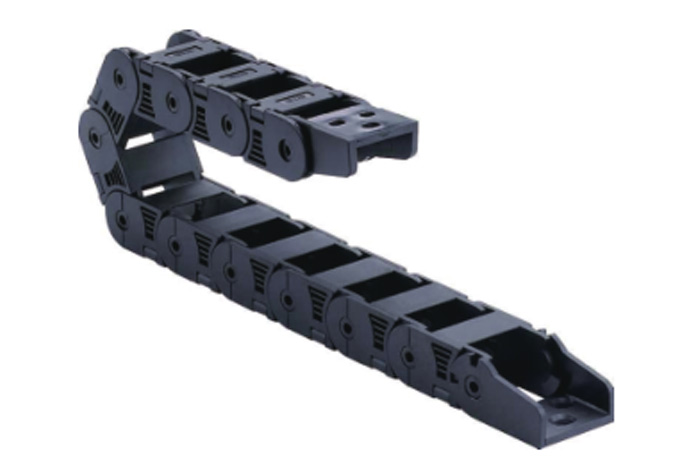

微小型拖鏈18.01系列-半封閉內開

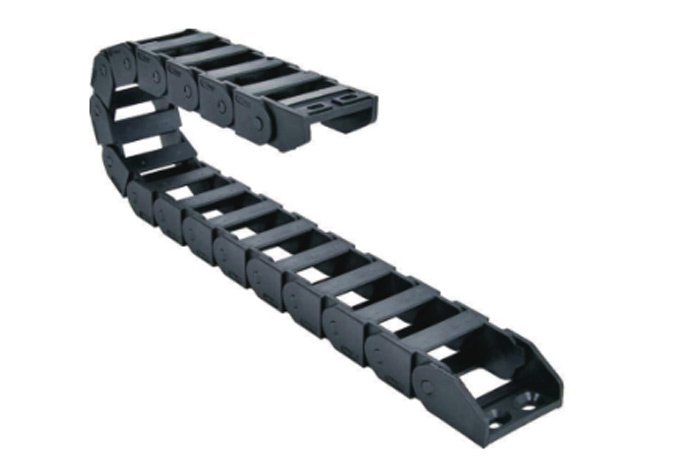

微小型拖鏈18.02系列-橋式不開

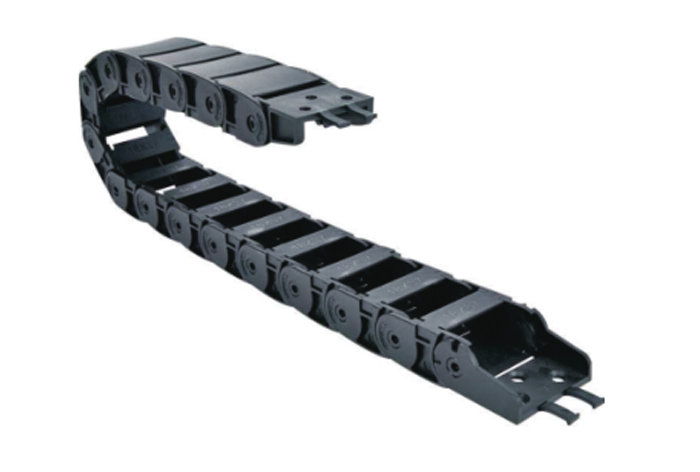

微小型拖鏈18.03系列-橋式外開

18系列微小型拖鏈

微小型拖鏈系列

型號：18系列

類型：橋式不開/橋式外開/半封閉內開

顏色：黑色

材質：尼龍66

優勢：貨源充足，廠家直發

主要技術參數

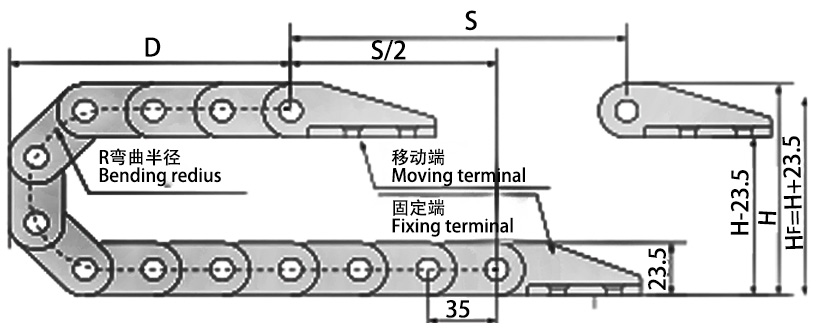

18系列微小型拖鏈主要技術參數圖

節距=35mm，每米節數=29，鏈長=S/2+K，S=形成距離，K=兀?！鞍踩|(zhì)量”

Pitch=35mm，number of pitches per meter=29chain length=S/2+K,S=distance

K=Pi，R+“Satety Quantity”

R	28	38	48 75
H	80	100	120 147
D	70	84	94 121
K	175	198	245 350

接頭安裝尺寸圖

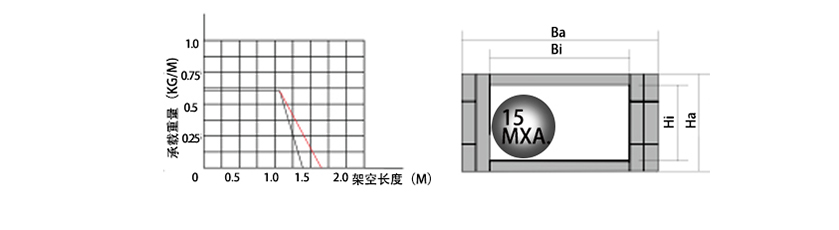

18系列微小型拖鏈主要技術參數圖2

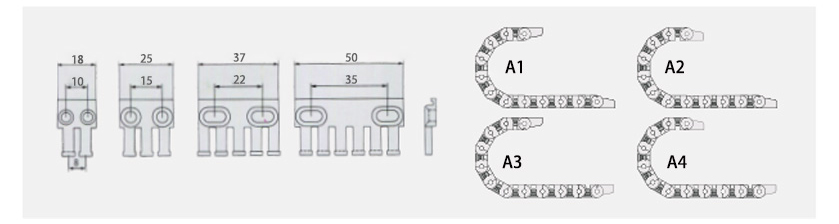

可選配的接頭要裝方式

18系列可選配的接頭要裝方式

系列號 Serial NO.	內高 Hi	內寬 Bi	外高 Ha	外寬 Ba	節距 Pitch distance	彎曲半徑（R） Bending radius	款式 Styles	孔徑 Bore diameter Φ1	孔距（MM）hole distance						代號 NO.
系列號 Serial NO.	內高 Hi	內寬 Bi	外高 Ha	外寬 Ba	節距 Pitch distance	彎曲半徑（R） Bending radius	款式 Styles	孔徑 Bore diameter Φ1	A	B	C	D	E	F	代號 NO.
1	18	18	23.5	29	29	28 38 48 75	BF.N	5	11	10	33		7.5	30	MIN18BF.1.18W12PZ
2	18	25	23.5	36	29		BF.N	5	10	19	33		7.5	37	MIN18BF.1.25W12PZ
3	18	37	23.5	49	29		BF.N	5	11	25	33		7.5	49	MIN18BF.1.37W12PZ
4	18	50	23.5	62	29		BF.N	5	7.5	22	33		7.5	60	MIN18BF.1.50W12PZ

應用領域 : 普通建筑機械，模塊化（微型拖鏈），自動門，汽車，測量設備，電子學，搬運系統，拾取機器人等。

用途：適用于狹小的空間，可有效保護電纜的內表面，使產品使用壽命更長久
